Les systèmes de contrôle-commande

Les systèmes de contrôle-commande sont quasi indispensables sur toute ligne de production automatisée moderne.Il est presque impensable de gérer des installations industrielles qui couvrent des hectares et des hectares de superficie sans systèmes de supervision et de commande à distance.

Systeme controle commande

Les interfaces hommes-machines et les systèmes de Scada(Supervisory Control And Data Acquisition) sont là pour répondre à cette problématique en nous permettant de surveiller et de prendre le contrôle sur d'installations complètes  à distance.

Pour prendre le contrôle ou pour surveiller une installation industrielle,on utilise des interfaces homme-machine ou encore IHM.Une interface homme-machine,dans le cas plus basique peut être quelques boutons poussoirs et voyants installés sur le pupitre de l'armoire  de commande d'une machine.Cela permet ainsi de la superviser et de la contrôler.

Dans le cas des lignes de production de taille moyenne,le pupitre de commande sera beaucoup plus complexe incluant beaucoup plus de boutons poussoirs et de voyants,on  peut aussi retrouver  des panels de supervision qui sont de petits écrans permettant d'effectuer une visualisation graphique du système à superviser.On retrouve ces panels de supervision sur les machines spéciales comme les ensacheuses,les machines de conditionnement de bouteilles,les salles de contrôle dans gares et aéroports etc..

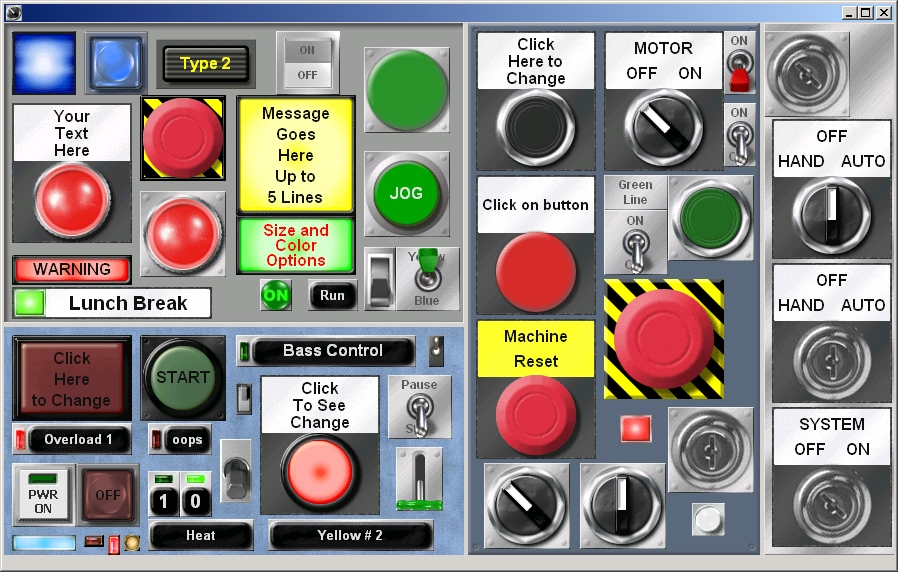

Ihm industriel

Les systèmes de contrôle-commande à base de boutons poussoirs,voyants et panels tactiles sont peu chers mais ils permettent seulement le contrôle de la machine ou de l'installation en locale.Un problème se pose donc si nous voulons nous connecter à notre machine à distance afin de consulter les historiques de production.Bien que la plupart des panels de supervision du commerce fonctionne sur les systèmes d'exploitation comme Linux ou Windows CE,il ne dispose pas de grande capacité de stockage qui se limite dans la plupart des cas à une carte mémoire de quelques gigas.Pour effectuer des archivages de données de production sur un mois ou bien plusieurs années,ces espaces de stockage peuvent être insuffisants.D'autres dispositifs de contrôle-commande comme les PC industriels ou IPC sont plus adéquats.Relié à un écran,l'IPC possède un disque dur et peut stocker d'importantes quantités de données.

Via serveur web,il est possible de prendre le contrôle sur un panel de supervision à distance.Ces contrôles souvent destinés à la télémaintenance et non pour superviser des installations sont parfois disponibles que sous licence payante.Sur les panels de supervision,l'archivage des données peut être fait au format binaire,texte,CSV  etc sur la carte mémoire.Cependant,l'accès à distance aux données archivées est difficile.Quand la carte mémoire est pleine ou endommagée, outre que l'archivage devient temporairement impossible,les données peuvent être irrévocablement perdu vu qu'il sont pas configurés en systèmes redondants.

Le principal avantage des panels de supervision est leur coût et leur simpliplicité de mise en oeuvre.Ils sont idéals pour les petites applications  autonomes avec des fonctionnalités limitées et peu de données à archiver.Cependant,si l'utilisateur veut gérer toute une ligne de production,définir les paramètres de surveillance,collecter et archiver d'importantes quantités de données qui peuvent être consulter à distance en temps réel,effectuer des rapports de production,il sera obligé de se tourner vers un système Scada.Et là se trouve toute la nuance entre interfaces hommes machines(IHM) et système Scada.

Une interface homme-machine est un dispositif informatique qui présente les processus à l’opérateur humain et lui permet de contrôler le processus.Les IHMs sont généralement reliées à la base de données du système SCADA et à des programmes capables de calculer des tendances, sélectionner des données de diagnostic et des informations de gestion telles que les procédures d'entretien prévisionnels,des informations logistiques, des schémas détaillés d'un capteur ou d'une machine particulière.Un système scada est l'ensemble des dispositifs matériels et logiciels permettant de traiter en temps réel un grand nombre de télémesures et de contrôler à distance des installations techniques(cf wikipédia).L'avantage des systèmes scada est qu'ils sont plus fiables.Ils peuvent être installés en systèmes redondants ce qui permet de récupérer les données archivées en cas de panne.

Les logiciels de supervision

Les logiciels de supervision sont des logiciels qui permettent de concevoir des interfaces homme-machine pour panels de supervision ou des interfaces homme-machine pour écran.La plupart des constructeurs de panels IHM dispose de leur propre logiciel de supervision.Certains éditeurs comme Arc informatique ou Wonderware sont spécialisés dans la conception de logiciel de supervision.Ci-dessous une liste de logiciels de supervision très couramment utilisés en industrie.

- WinCC de Siemens

- Vijeo Designer de Schneider Electric

- FactoryTalk de Rockwell Automation

- PCVUE d'Arc Informatique

- Intouch de Wonderware
