Comment configurer les momentos de cadence sur step7 Tia portal?

Les momentos de cadence permettent d'effectuer des clignotements de fréquence variable en fonction du bit associé.

Les entrées et sorties analogiques peuvent être des capteurs analogiques(capteur de température comme le PT100,capteur de pression,capteur de niveau etc..),les sorties analogiques peuvent être des vannnes analogiques etc...

Pour en savoir plus sur les entrées/sorties analogiques en environnement Siemens,vous pouvez vous inscrire à la formation Step7 TIA Portal.C'est une formation entièrement en ligne composée de vidéos,de fiches PDF et d'exercices.Vous pouvez consulter le programme de cette formation en cliquant ici.

Pour établir la communication entre un CPU  Siemens S7-314 et ET200 via profibus DP sur TIA Portal Step7,il suffit d'effectuer la configuration matérielle des deux équipements S7-314 et ET200.

Vu que notre CPU ne comporte pas de port DP,nous aurons besoin d'ajouter un module de communication CP (exemple CP 342-5).Celui-ci sera monté sur le même rack que le CPU et sera  maître Profibus.Le module d'E/S décentralisé ET200 sera configuré comme esclave.

Pour faire les échanges de données entre les deux équipements,nous aurons besoin d'utiliser les blocs DP_SEND et DP_RECV (blocs FC1 et FC2).

Pour en savoir plus,vous pouvez vous inscrire à notre formation sur le Profibus en cliquant ici


La Fondation OPC organise les journées « OPC Day Europe 2015 », qui se tiendront cette année à Paris les 19 et 20 mai prochains. De nombreux experts des secteurs de la technologie et de l’industrie se succèderont pour exposer les opportunités et les enjeux des techniques de communication OPC et OPC UA dans le domaine industriel.

A cette occasion, Bernard Cubizolles, Directeur Marketing Global de GE Corporate Software, s’occupant notamment des logiciels d’automatisme, animera une conférence sur la mise en oeuvre d’OPC UA par GE comme un des éléments clés de l’interopérabilité des solutions GE.

ge-intelligent-platforms-communique.pdf (144.2 Ko)

Dans ce petit tutoriel,nous allons vous montrer comment utiliser le logiciel Nettoplcsim.Nous allons utiliser plus tard ce logiciel dans la formation sur les serveurs OPC,dans la formation sur le modbus et dans la formation sur TIA Portal.

Le logiciel Nettoplcsim permet d'utliser le simulateur PLCSIM de Siemens avec des logiciels de scada via une interface TCP/IP.Il fonctionne comme un serveur de données.On peut l'utiliser avec TIA portal ou avec les autres versions de Simatic manager et permet de connecter un logiciel de scada tièrce ou un  IHM sans disposer de matériel physique.Avant de démarrer nettoplcsim,il faut cependant libérer le port 102.

PCVUE est un logiciel de supervision industrielle développé par la société ARC Informatique pour la supervision de procédés industriels.

Le produit applicom est conçu pour des applications sur calculateurs PC, telles que IHM,superviseur, logiciel d'automatisme, MES, SGBDR, développement spécifique, nécessitant une communication avec des automates (API) et des périphériques d'E/S connectés sur des réseaux industriels.Le produit applicom est disponible sous les environnements Microsoft Windows NT4.0,Windows 2000 & Windows XP.La fonction du concept applicom est de permettre aux utilisateurs de développer leurs applications sans se soucier des difficultés liées aux protocoles des réseaux de terrain et des performances dépendantes de la fréquence et de la quantité des informations échangées.Les performances sont garanties par la qualité de la gestion des échanges sur les interfaces coprocesseur applicom, chacune étant équipée du noyau temps réel multitâche applicom.

Listes des protocoles proposées en standard sur le produit Applicom

Ca y est,vous commencez à maitriser la programmation d'automates Siemens sur TIA Portal ou Simatic Manager,vous arrivez facilement à concevoir des programmes de contrôle en ladder ou en grafcet,tout fonctionne parfaitement bien.Il est peut être temps de passer à un niveau supérieur comme la communication inter-automates.C'est le conseil que nous donnons souvent aux apprenants qui s'inscrivent à notre formation "initiation aux automatismes industriels".Vous pouvez par la suite vous informer sur les méthodes de communication inter-automates car dans la plupart des machines ou installations à moins que cela soit une très petite machine,vous aurez souvent besoin de faire communication plusieurs automates.

Dans l'environnement Siemens,il existe plusieurs méthodes pour faire communiquer deux ou plusieurs automates ensemble.On peut citer par exemple :

- Les communications S7

La société ISIT en partenariat avec HMS publie aujourd’hui un état des lieux des différents protocoles utilisés à travers le monde ainsi que leurs parts de marché respectif en ce début d’année 2015.

Présentation de la répartition des différents réseaux sur le marché en 2015 :

PROFIBUS reste globalement le réseau industriel le plus utilisé tandis que plusieurs réseaux tendent à perdre du terrain. PROFINET et EtherNet/IP se disputent la première place en Ethernet industriel et aucun accord entre ces deux réseaux n’est en vue. Voici quelques-unes des conclusions du groupe HMS présentant sa vision du marché du réseau industriel en 2015.

FOUNDATION Fieldbus est un système de communication série bidirectionnelle et tout numérique qui sert de réseau de communication de base dans un environnement d'automatisation d'usine. C'est une architecture ouverte, développé et administré par la Fieldbus Foundation.Deux implémentations du bus de terrain FOUNDATION fieldbus ont été introduites pour répondre aux différents besoins d'automatisation des processus industriels . Ces deux implémentations utilisent des vitesses et suuport de communications différentes.

Nous allons essayer de lister quelques critères qui peuvent entrer en jeu lors de la sélection d'un protocole ou d'un bus de terrain.Parmi ces critères,on a:

- Le type d'application : Certains protocoles sont plus utilisés dans un des domaines bien précis comme l'industrie lourde,le batiment,chimie etc... C'est le cas par exemple de Bacnet dans le domaine de la GTB/GTC

- Le nombre d'équipements qui supporte ce protocole : cela assure la flexibilité lors des choix technologiques

- Gestion de la redondance

- Extensibilité : facilté à augmenter d'autre équipements

- Facilité à implémenter

- La fiabilité : degré criticité d'une panne de réseau éventuelle

- Le temps de réponse du réseau

- Sécurité du réseau

- facilité à dépanner

En 1987, en Allemagne, 21 entreprises et institutions (parmi lesquelles Siemens) s'associent pour travailler sur un projet appelé « field bus ». Le but était de développer un bus de terrain à communication série. Les membres de l'association se sont accordés sur un concept technique commun pour la production et pour les automatismes. Pour des tâches hautement communicantes, on spécifia le protocole Profibus-FMS (Field bus Message Specification), particulièrement complexe. Par la suite, en 1993, le protocole Profibus-DP (Decentralized Peripherals) améliora son prédécesseur en termes de simplicité et surtout de rapidité.

C'est un des modes de communication dans le monde de l'industrie.Le profibus PA est utilisé dans le domaine du controle de procèdés.Le pendant de profibus sur câble ethernet est le profinet.
Pourquoi Profibus ?   - simplicité d'installation et d'exploitation - fonctions de diagnostic puissantes pour localiser les défauts - immunité face aux parasites - vitesse : 1ms à 12Mb/s pour 512 bits à 32 esclaves en 1 seul message

 |         Tutoriel : Guide PDF                 |             Niveau: Débutant           |             Prix: Gratuit        |

Quand on veut créer une petit système automatisé,les automates programmables sont souvent trop chers,ainsi aujoud'hui il existe sur le marché des cartes électroniques pouvant suppléer ces automates pour les petites installations ne nécessitant pas un niveau de sécurité élevé.La bibliothèque  plcLib permet de transformer sa carte Arduino en automate programmable.

Architectures d'automatismes industriels : évolutions et grandes tendances

Ces vingt dernières années, les architectures d’automatismes ont très fortement évolué. Ce phénomène s’amplifie avec l’arrivée des nouvelles technologies de l’information et de la communication (NTIC).Ces changements successifs sont dus, d’une part, à l’évolution des besoins des utilisateurs, et d’autre part au développement des technologies. Par utilisateurs, il faut entendre tous les intervenants : architectes réseaux, intégrateurs, metteurs en œuvre, exploitants, équipes de maintenance, etc.

La décentralisation des entrées/sorties et de la périphérie d’automatisme

A la demande des utilisateurs finaux, notamment pour faire baisser les coûts de câblage, il a été nécessaire de prendre en compte la topologie des automatismes.Sur des sites plus étendus, il est souvent nécessaire de gérer un nombre de points diffus importants et de prendre en compte les fonctions métier réparties ( variation de vitesse, dialogue homme/machine, pesage...).

La réponse des constructeurs de produits d’automatismes est arrivée avec les réseaux et bus de terrain. Ceux-ci ont permis de gérer dans un premier temps des E/S décentralisées puis la périphérie d’automatisme. Ces réseaux de terrain contribuent à réaliser des gains de câblage importants, mais surtout ils permettent de rendre accessibles des services (diagnostic,
programmation…) sur tout le site.

La commission internationale d'électrotechnique (IEC) a définit 5 languages standards pour la programmation d'automates à savoir le Ladder,le structured text,les blocs de fonctions FDB,l'intruction List(IL) et le Grafcet ou sequential function chart (SFC).

Mais quel est le langage le plus adapté pour programmer un automate?

Tout dépends du sysème que l'on veut concevoir.Pour les systèmes très séquentiels,le grafcet est adéquat permettant de concevoir des systèmes automatisés puissants,robustes et facils à maintenir.En effet,le grafcet permet de suivre l'évolution pas à pas d'un système en cas de vérification ou de maintenance par exemple.

- Le structured Text(ST) permet d'effectuer des fonctions plus complexes comme les PID,fonctions mathématiques etc..

- Le Ladder ou diagramme d'échelle est de loin le language de programmation le plus utilisé du fait de sa facilité et adéquat pour les électriciens qui n'ont pas forcément de compétences en informatique et langage haut niveau.

- Les langages IL semblable à l'assembleur et le FBD sont utlisés pour effectuer des fonctions de comparaison,de calcul etc..Ceci dit,on peut combiner plusieurs langages dans un même projet d'automatisation.

Nous aurons plus le temps de revenir sur ces différents langages lors de la formation "initiation aux automatismes industriels".Vous pouvez consulter le programme de cette formation ici

Différences entre PAC et automate programmable ?

Le PAC (programmable automation controller) ou controleur d'automatisme programmable en français est un controleur spécial qui vient remplacer les automates programmables traditionnels dans les tâches d'automatisation les plus complexes.En effet,nous utilisons dans nos installations automatisées des PAC sans même le savoir.Là ou les automates programmables traditionnels se cantonnaient à gérer le plus souvent l'aspect séquentiels d'une installation automatisée,le PAC va au delà.Typiquement,les automates programmables sont conçus pour faciliter le travail de l'électricien qui est habitué à programmer en langage à contact ou Ladder,l'aidant ainsi à faire la maintenance d'installation de manière plus aisée.Contrairement,les programmable automation controller sont plus destinés au informaticiens industriels qui maitrisent les langages hauts niveaux comme le Structured Text ou le C.Le PAC permet de faire du contrôle de procédé et du motion control.

Ci-dessous,un tableau qui montre les différences entre un PAC et un automate:

Ainsi,on peut remarquer qu'un automate a un seul cycle de scrutation alors que le PAC  a en  plusieurs ce qui permet de gagner en rapidité et en puissance d'éxécution.Etant multi-coeur,le PAC permet de gérer les tâches de manière asynchrone permettant au système d'avoir un temps d'exécution optimal,il incorpore le plus souvent une communication de types éthernet comparé au RS232 ou RS485 des automates traditionnels,ce qui permet d'obtenir des vitesses de transmission aussi optimales.Le PAC est cependant plus cher que l'automate du fait qu'il permet d'effectuer des fonctions supplémentaires tel que le control de procédés (PID),le control d'axes et l'intégration de bases de données.Les PAC offrent donc toutes les fonctionnalités nécessaires pour faire communiquer des machines et les rendre intelligentes.

Nous vivons dans un monde en constante évolution et l'un de nos désirs primordiaux est l'amélioration de nos conditions de vie. On constate que des progrès immenses ont été réalisés dans de nombreux domaines technologiques.L’essor fulgurant de l'industrie électronique au 20ème siècle a permis la création de nouvelles disciplines telles que L'automatisme.Ces disciplines révolutionnent et continueront de révolutionner le monde industriel.Grâce à ces avancées technologiques,on peut aujourd'hui traiter et commander en temps réel des systèmes extrêmement complexes.

L'automatisme est omniprésent dans nos vies,il le sera encore plus dans le futur,on le retrouve dans des secteurs tels que l'’énergie, la domotique « Smart Grids »,le traitement des eaux,l'agroalimentaire,le nucléaire…etc. Devenues de plus en plus puissantes et sophistiquées,les machines industrielles  apportent de grandes avancées dans notre vie quotidienne, dans le devenir de notre société et de son environnement; mais elles sont aussi porteuses de risques.Face à des machines qui deviennent de plus en plus intelligentes et autonomes,l'emploi des ouvriers dans nos usines n'est t-il pas menacé ?

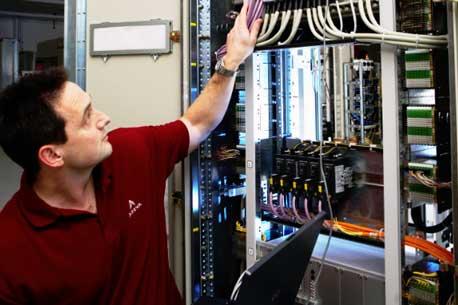

Par ailleurs,à cause de la complexité qui rend ces machines industrielles difficilement compréhensibles par les non initiés,la désinformation peut conduire l’opinion publique à des sentiments exagérés d'insécurité,à des psychoses sans fondement, à des peurs irraisonnées : Une machine peut-elle être 100 % fiable ? En cas problème la responsabilité incombe t-elle à l'automaticien,à la machine ?

Suite à ces différentes questions,les ingénieurs informaticiens/automaticiens auront à assumer en conséquence, un rôle essentiel et double dans la société, d'abord via la mise en œuvre de machines qui continueront à servir la communauté humaine mais aussi la diffusion d'informations sur leurs limites,leurs avantages et les risques qu’elles pourraient engendrer.

Le nanodac™ bénéficie à la fois du savoir-faire d’Eurotherm en acquisition de données pour sauvegarder les données de manière sécurisée, et de l’algorithme de régulation PID d’Eurotherm pour une régulation de haute précision et d’une grande fiabilité, le tout dans un format compact ¼ de DIN. Jusqu’à 18 voies d’Entrées (4 entrées universelles+jusqu’à 14 entrées en communication Modbus) peuvent servir pour l’enregistrement des données. La capacité illimitée de stockage des données peut être mise en œuvre en procédant à leur sauvegarde sur un serveur FTP via le réseau de communication Ethernet/IP client.
